Sériový a prototypový 3D TISK
HP Multi Jet Fusion 5200
Více o MJF
3D tisk objemných dílů
Stratasys F900
Více o FDM
Postprocessing Chemické vyhlazení
DyeMansion Powerfuse S Více o vyhlazení
Postprocessing Lakování
3D skener GOM ATOS Q
přesný, rychlý, univerzální a spolehlivý skener Více o skenování
Rychlá výroba prototypů
Sériová výroba koncových dílů
Engineering a optimalizace
Multi Jet Fusion HP Jet Fusion 5200
revoluční rychlá přesná a ekologická technologie
Použití a výhody FMJ technologie
Technologie
Multi Jet Fusion je technologie, která pro výrobu používá práškový materiál, ovšem bez použití laserů. Na místa, ve kterých chceme prášek přetavit v dílec, je stříkáno spojovací činidlo pomocí ploteru.
Následně vysoce účinná infračervená lampa vytvrdí ta místa, která byla nabarvena činidlem.
Tisková plocha se posune o jednu vrstvu níže a celý proces se opakuje.
Hotové díly jsou po vychladnutí prášku vyjmuty ze stavební komory pomocí vysavače.
Vysátý nezpečený prášek můžeme znovu použít.
datový list HP MJF 5200
Materiály
Používáme výhradně materiál od Hewlett Packard: Polyamid PA 12
datový list PA 12
Průmyslová 3D tiskárna Stratasys F900
pro 3D tisk objemných dílů
Použití a výhody FDM technologie
Technologie
Vyrábějte vysoce přesné 3D tištěné díly s opakovatelností a spolehlivým výkonem na nejlepší průmyslové 3D tiskárně FDM na trhu.
Oblíbená zejména v letecké, automobilové a průmyslové výrobě.
Tisková komora o rozměrech 914,4 × 609,6 × 914,4 mm.
Materiály:
Filamenty s certifikacemi do různých oborů.
Standardní termoplasty podporující obecné aplikace 3D tisku a zahrnující verze ABS, vyhovující ESD a biokompatibilní.
Technické a vysoce výkonné materiály včetně nylonu, uhlíkových vláken, PEI a PEKK poskytují správné vlastnosti pro náročné aplikace.
ULTEM™ je registrovaná ochranná známka společnosti SABIC a spřízněných společností.
Produktový list F900 (PDF)
Technické specifikace F900 (PDF)
Materiály
Antero™ 800NA (polyether
ketoneketone)
Vysoká tepelná a chemická odolnost. Nízká těkavost a vysoká rozměrová stabilita. Vynikající pevnost, tuhost a odolnost proti opotřebení.
specifikace Antero™ 800NA (EN, PDF)
Antero 840CN03 (polyether
ketoneketone)
Vynikající ESD (elektrostatické) vlastnosti, pevnost, tuhost a oděruvzdornost. Vysoká tepelná a chemická odolnost. Nízká těkavost a vysoká rozměrová stabilita.
specifikace Antero 840CN03 (EN, PDF)
PPSF (polyphenylsulfone)
Mechanicky vynikající materiál, největší pevnost. Ideální pro použití v žíravých a vysoce tepelně náročných podmínkách.
specifikace PPSF (EN, PDF)
ULTEM™ 1010 resin (polyetherimide)
Nejvyšší tepelná odolnost, chemická odolnost a pevnost v tahu. Vynikající pevnost a tepelná stabilita pryskyřice ULTEM™ 9085 (polyetherimid). Vysoká tepelná a chemická odolnost; nejvyšší pevnost v ohybu. Splňuje požadavky FST (plamen, kouř, toxicita). Další barvy nad rámec standardní přírodní a černé jsou k dispozici jako validované materiály společnosti Stratasys.
specifikace ULTEM™ 1010 resin (EN, PDF)
ULTEM™ 9085 resin (polyetherimide)
Vysoká tepelná a chemická odolnost; nejvyšší pevnost v ohybu. Splňuje požadavky FST (plamen, kouř, toxicita). Další barvy nad rámec standardní přírodní a černé jsou k dispozici jako validované materiály společnosti Stratasys.
specifikace ULTEM™ 9085 resin (EN, PDF)
ST-130™
Navrženo speciálně pro duté kompozitní díly. Rychlé rozpouštění bez ručního opracování. Vysoká odolnost vůči teplu a tlaku v autoklávu.
specifikace ST-130™ (EN, PDF)
FDM® Nylon 12CF
Termoplast vyztužený uhlíkovými vlákny s vynikajícími strukturálními vlastnostmi. Nejvyšší pevnost v ohybu. Nejvyšší poměr tuhosti k hmotnosti.
specifikace FDM® Nylon 12CF (EN, PDF)
FDM® Nylon 12 (polyamide 12)
Nejtvrdší nylon v aditivní výrobě. Vynikající pro opakovaně používané zásuvné spoje, lisované vložky a aplikace odolné proti únavě.
specifikace FDM® Nylon 12 (EN, PDF)
FDM® Nylon 6
Kombinuje pevnost a houževnatost lépe než jiné termoplasty. Vytváří trvanlivé díly s čistým povrchem a vysokou odolností proti zlomení.
specifikace FDM® Nylon 6 (EN, PDF)
PC (polycarbonate)
Přesný, odolný a stabilní materiál pro pevné díly, nástroje pro ohýbání kovů a práci s kompozitními materiály. Skvělý pro náročnou výrobu prototypů, nástrojů a přípravků. Červená a černá barva jsou k dispozici jako validované materiály společnosti Stratasys.
specifikace PC (EN, PDF)
PC-ISO™ (polycarbonate - biocompatible and sterilizable)
Sterilizovatelný pomocí gama záření nebo sterilizace etylenoxidem (EtO). Nejvhodnější pro aplikace vyžadující vyšší pevnost a sterilizaci.
specifikace PC-ISO™ (EN, PDF)
PC-ABS (polycarbonate - acrylonitrile butadiene styrene)
Vynikající mechanické vlastnosti a tepelná odolnost. Vynikající definice prvků a atraktivita povrchu ABS. PC-ABS červená je k dispozici jako materiál schválený společností Stratasys.
specifikace PC-ABS (EN, PDF)
ASA (acrylonitrile styrene acrylate)
Pro výrobu UV stabilních dílů s nejlepší estetikou ze všech materiálů FDM. Ideální pro výrobu dílů pro venkovní infrastrukturu a komerční použití, venkovní funkční prototypy a prototypy automobilových dílů a příslušenství.
specifikace ASA (EN, PDF)
ABS-ESD7™ (acrylonitrile butadiene styrene - static dissipative)
Elektrostaticky disipativní materiál s povrchovým odporem 104 -109 ohmů. Skvělé montážní nástroje pro elektronické a staticky citlivé výrobky. Široce se používá pro funkční prototypy pouzder, krytů a obalů.
specifikace ABS-ESD7™ (EN, PDF)
ABS-M30™ (acrylonitrile butadiene styrene)
Všestranný materiál: vhodný pro tvarové, montážní a funkční aplikace. Známý výrobní materiál pro přesné prototypování.
specifikace ABS-M30™ (EN, PDF)
ABS-M30i (acrylonitrile butadiene styrene - biocompatible)
Pevný, biokompatibilní materiál, který lze sterilizovat a je vhodný pro použití ve zdravotnických prostředcích. Splňuje požadavky testů ISO 10993, USP Class VI a ISO 18562.
specifikace ABS-M30i (EN, PDF)
Postprocessing DyeMansion Powerfuse S
automatické zařízení pro úpravy povrchů plastových dílů
Použití a výhody Powerfuse S
Technologie
DyeMansion Powerfuse S je automatické zařízení pro úpravy povrchů plastových dílů vyrobených v 3D tiskárnách procesem vaporizace.
V průběhu vaporizace dochází k naleptání povrchu vytištěného dílu a jeho uhlazení. Díly mají výrazně hladký povrch s vysokým leskem.
• Chemický proces úpravy povrchů
• Díly jsou ošetřeny aerosolem, který se odpaří a nevzniká odpad
• Splňuje standardy pro styk dílů s potravinami
• Vytváří hladký povrch dílů na úrovni vstřikovaných forem
• Stálá kvalita výstupů
• Rychlý proces úpravy povrchů
Technické informace Powerfuse S
Design manuál Powerfuse S
Postprocessing Lakování
velký výběr odstínů finálních barev dle vzorníku RAL
Technologie
Mokré lakování prováděno nástřikem špičkové barvy značky TOPLAC, konkrétně akrylátovou barvou GLASURIT.
Lakovat je možno díly do 150 cm, vždy záleží na konkrétním dílu, jeho váze a výšce.
Barvy laku jsou dostupné ze vzorníku RAL.
Lakovat je u nás možno díly vytištěné z filamentu i vytištěné z prášku.
Provádíme kontrolovaný proces přípravy dílů na lakování (čistění, odmaštění) a také kontrolovaný proces vytvrzení nástřiku, díky sušícím programům lakovacího boxu.
3D skener GOM ATOS Q
přesný, rychlý, univerzální a spolehlivý skener
Použití a výhody skeneru
Špička ve skenování
Využíváme spolehlivý univerzální skener GOM ATOS Q umožňující skenování horizontálním i vertikálním modrým světlem.
3D skenování je využíváno k přesné a snadné kontrole rozměrů a inspekci u tvarově složitých výrobků nebo k vytvoření 3D modelu součástky a její následné výrobě na 3D tiskárně.
Vše v jednom softwaru: inspekce, vyhodnocení, výstupní protokoly.
datový list GOM ATOS Q (EN)
Využití
3D optická digitalizace slouží k tvorbě přesných kopií dílů
3D optické měření slouží k rozměrové kontrole součástek oproti CAD modelu.
Případová studie
Vytlačovací forma pro pryžové těsnění
Zhotovení výrobní dokumentace pomocí 3D skenování, měření skenu, 3D návrhu a zhotovení výkresů.
– 3D skenování
– Reverzní engineering (redesign)
– Výrobní výkres
Případová studie
1970 Mercury Cougar držák blatníku
– 3D skenování
– Reverzní engineering (redesign)
– 3D tisk
Případová studie
Držák externího přísvitu nočního vidění
– 3D skenování
– Reverzní engineering (redesign)
– 3D tisk
Případová studie
Panna Marie Čáslavská
– 3D skenování
– 3D tisk (SLA)
– Digitalizace památek
– Upomínkové předměty
Výroba prototypů
S čím vám pomůžeme
Specializujeme se na rychlou výrobu prototypů pomocí pokročilé technologie 3D tisku. Naše služby jsou navrženy tak, aby vám pomohly rychle a efektivně převést vaše nápady a koncepty do fyzických prototypů. S 3D tiskem můžeme vytvářet prototypy různých složitostí a materiálů s precizními detaily a vysokou kvalitou.
Proč zvolit naši službu rychlé výroby prototypů?
Rychlost: Díky naší moderní technologii 3D tisku jsme schopni vytvořit prototypy rychleji než tradiční výrobní metody. To znamená, že můžete získat svůj prototyp do rukou mnohem dříve.
Flexibilita: 3D tisk nám umožňuje vytvářet prototypy z různých materiálů, včetně plastů, kovů, a dokonce i biologicky rozložitelných materiálů. To znamená, že máte širokou paletu možností při vývoji svých produktů.
Nízké náklady: S 3D tiskem můžete ušetřit na nákladech spojených s tradičními výrobními procesy, jako je výroba forem nebo nástrojů.
Individuální přístup: Naše služby jsou plně přizpůsobitelné vašim potřebám. Jsme tu, abychom vám pomohli dosáhnout vašich cílů a představ.
Sériová výroba koncových dílů
S čím vám pomůžeme
Jsme vaším partnerem pro sériovou výrobu koncových dílů s využitím špičkové technologie 3D tisku. Máme zkušenosti a odborné znalosti, které vám umožní rychle a efektivně vyrábět koncové díly ve velkých objemech s ohledem na nejvyšší standardy kvality.
Co vás čeká při spolupráci s námi?
Rychlost: S 3D tiskem můžeme zkrátit čas potřebný k výrobě koncových dílů a umožnit vám rychle reagovat na poptávku na trhu. Vaše produkty budou na trhu dříve než kdy jindy.
Přesnost a Spolehlivost: Díky našim technologiím a dovednostem můžeme dosáhnout vysoké přesnosti při výrobě koncových dílů. To znamená méně vad a záruku spolehlivosti vašich produktů.
Flexibilita Materiálů: 3D tisk umožňuje výrobu koncových dílů z různých materiálů, což zahrnuje plast, kovy, keramiku a více. Můžeme se přizpůsobit vašim požadavkům na materiály.
Nízké Náklady: Efektivita 3D tisku nám umožňuje snižovat náklady na výrobu a skladování. To může výrazně zvýšit vaši ziskovost.
Individualizace a Optimalizace: Spolupracujeme s vámi na návrhu a optimalizaci koncových dílů podle vašich specifických potřeb a požadavků.
Engineering a optimalizace pro aditivní výrobu
Spojení dovedností a technologií
Vážíme si možnosti spolupracovat s vámi na inženýrských řešeních a optimalizaci pro aditivní výrobu (3D tisk). Naše firma spojuje technickou dovednost s pokročilými technologiemi 3D tisku, abychom vám pomohli dosáhnout optimálních výsledků při vytváření komplexních komponent a dílů.
Co vám můžeme nabídnout?
Inženýrská expertiza: Naši inženýři mají bohaté zkušenosti s aditivní výrobou a rozumí unikátním výzvám, které s sebou tato technologie přináší. Jsme připraveni spolupracovat s vámi na návrhu a optimalizaci vašich dílů.
Design pro 3D tisk: Naši experti v designu jsou schopni vytvořit nebo upravit modely tak, aby byly připraveny pro efektivní 3D tisk. To zahrnuje geometrickou optimalizaci, hmotnostní redukci a optimalizaci materiálů.
Materiálové poradenství:Pomůžeme vám vybrat správný materiál pro vaše potřeby. Zahrnuje-li vaše aplikace speciální materiály nebo parametry, máme dostatečné zkušenosti s různými druhy tisknutelných materiálů.
Prototypování a testování: Naše služby zahrnují prototypování a testování vašich dílů, abychom zajistili, že splňují vaše požadavky na výkon a kvalitu.
Kontrola nákladů: Snažíme se minimalizovat náklady při výrobě dílů bez kompromisů v kvalitě. To vám umožní dosáhnout maximální efektivity v procesu aditivní výroby.
Zázemí silných společností
ABR 3D Print je součástí společnosti ABR Invest, s.r.o., za kterou stojí tradiční technologické firmy regionu s obratem přes 1 mld. Kč a více než 1000 zaměstnanci.
Špičkové technologie
Disponujeme špičkovými tiskárnami HP Multi Jet 5200, Stratasys F900 a Voxeljet VX500 a 3D skenerem GOM ATOS Q.
Komplexní služby v oblasti 3D tisku
Vše od poradenství a návrhu modelu, přes výběr materiálu, až po samotný tisk a povrchovou úpravu.
Technologie
3D tisk – MJF
HP Jet Fusion 5200
Rychlá výroba plastových dílů s opakovatelnou přesností. Nejlepší efektivita a hospodárnost produkce vůči ostatním aditivním technologiím.
Více o HP MJF 52003D tisk – FDM
Chemické vyhlazení
Powerfuse S
Automatické zařízení pro úpravy povrchů plastových dílů DyeMansion Powerfuse S
Více o Powerfuse SLakování
3D skenování
Produkty příklady aplikací
Používané materiály
PMMA
Jsou k dispozici 2 materiály pro výrobu forem pro přesné lití s vysokou kvalitou povrchu. Tyto materiály se liší v dosažené mechanické pevnosti tisku.
Datový list
ABS-M30i
Pevný, biokompatibilní materiál, který lze sterilizovat a je vhodný pro použití ve zdravotnických prostředcích. Splňuje požadavky testů ISO 10993, USP Class VI a ISO 18562.
Datový list
ABS-M30™
Všestranný materiál: vhodný pro tvarové, montážní a funkční aplikace. Známý výrobní materiál pro přesné prototypování.
Datový list
ABS-ESD7™
Elektrostaticky disipativní materiál s povrchovým odporem 104 -109 ohmů. Skvělé montážní nástroje pro elektronické a staticky citlivé výrobky. Široce se používá pro funkční prototypy pouzder, krytů a obalů.
Data Sheet
ASA
Pro výrobu UV stabilních dílů s nejlepší estetikou ze všech materiálů FDM. Ideální pro výrobu dílů pro venkovní infrastrukturu a komerční použití, venkovní funkční prototypy a prototypy automobilových dílů a příslušenství.
Datový list
PC-ABS
Vynikající mechanické vlastnosti a tepelná odolnost. Vynikající definice prvků a atraktivita povrchu ABS. PC-ABS červená je k dispozici jako materiál schválený společností Stratasys.
Datový list
PC-ISO
Sterilizovatelný pomocí gama záření nebo sterilizace etylenoxidem (EtO). Nejvhodnější pro aplikace vyžadující vyšší pevnost a sterilizaci.
Datový list
PC (polycarbonate)
Přesný, odolný a stabilní materiál pro pevné díly, nástroje pro ohýbání kovů a práci s kompozitními materiály. Skvělý pro náročnou výrobu prototypů, nástrojů a přípravků. Červená a černá barva jsou k dispozici jako validované materiály společnosti Stratasys.
Datový list
FDM® Nylon 6
Kombinuje pevnost a houževnatost lépe než jiné termoplasty. Vytváří trvanlivé díly s čistým povrchem a vysokou odolností proti zlomení.
Datový list
FDM® Nylon 12
Nejtvrdší nylon v aditivní výrobě. Vynikající pro opakovaně používané zásuvné spoje, lisované vložky a aplikace odolné proti únavě.
Datový list
FDM® Nylon 12CF
Termoplast vyztužený uhlíkovými vlákny s vynikajícími strukturálními vlastnostmi. Nejvyšší pevnost v ohybu. Nejvyšší poměr tuhosti k hmotnosti.
Datový list
ST-130™
Navrženo speciálně pro duté kompozitní díly. Rychlé rozpouštění bez ručního opracování. Vysoká odolnost vůči teplu a tlaku v autoklávu.
Datový list
ULTEM™ 9085 resin
Vysoká tepelná a chemická odolnost; nejvyšší pevnost v ohybu. Splňuje požadavky FST (plamen, kouř, toxicita).
Datový list
ULTEM™ 1010 resin
Nejvyšší tepelná odolnost, chemická odolnost a pevnost v tahu. Vynikající pevnost a tepelná stabilita pryskyřice ULTEM™ 9085 (polyetherimid). Vysoká tepelná a chemická odolnost; nejvyšší pevnost v ohybu. Splňuje požadavky FST (plamen, kouř, toxicita).
Datový list
PPSF
Mechanicky vynikající materiál, největší pevnost. Ideální pro použití v žíravých a vysoce tepelně náročných podmínkách.
Datový list
Antero 840CN03
Vynikající ESD (elektrostatické) vlastnosti, pevnost, tuhost a oděruvzdornost. Vysoká tepelná a chemická odolnost. Nízká těkavost a vysoká rozměrová stabilita.
Datový list
Antero™ 800NA
Vysoká tepelná a chemická odolnost. Nízká těkavost a vysoká rozměrová stabilita. Vynikající pevnost, tuhost a odolnost proti opotřebení.
Datový list
HP PA12
HP PA12 je materiál vyvinutý společností HP. Jedná se o odolný termoplast pro tisk pevných dílů s vysokou hustotou a optimálními technickými vlastnostmi.
Datový list
Poptávka
Novinky

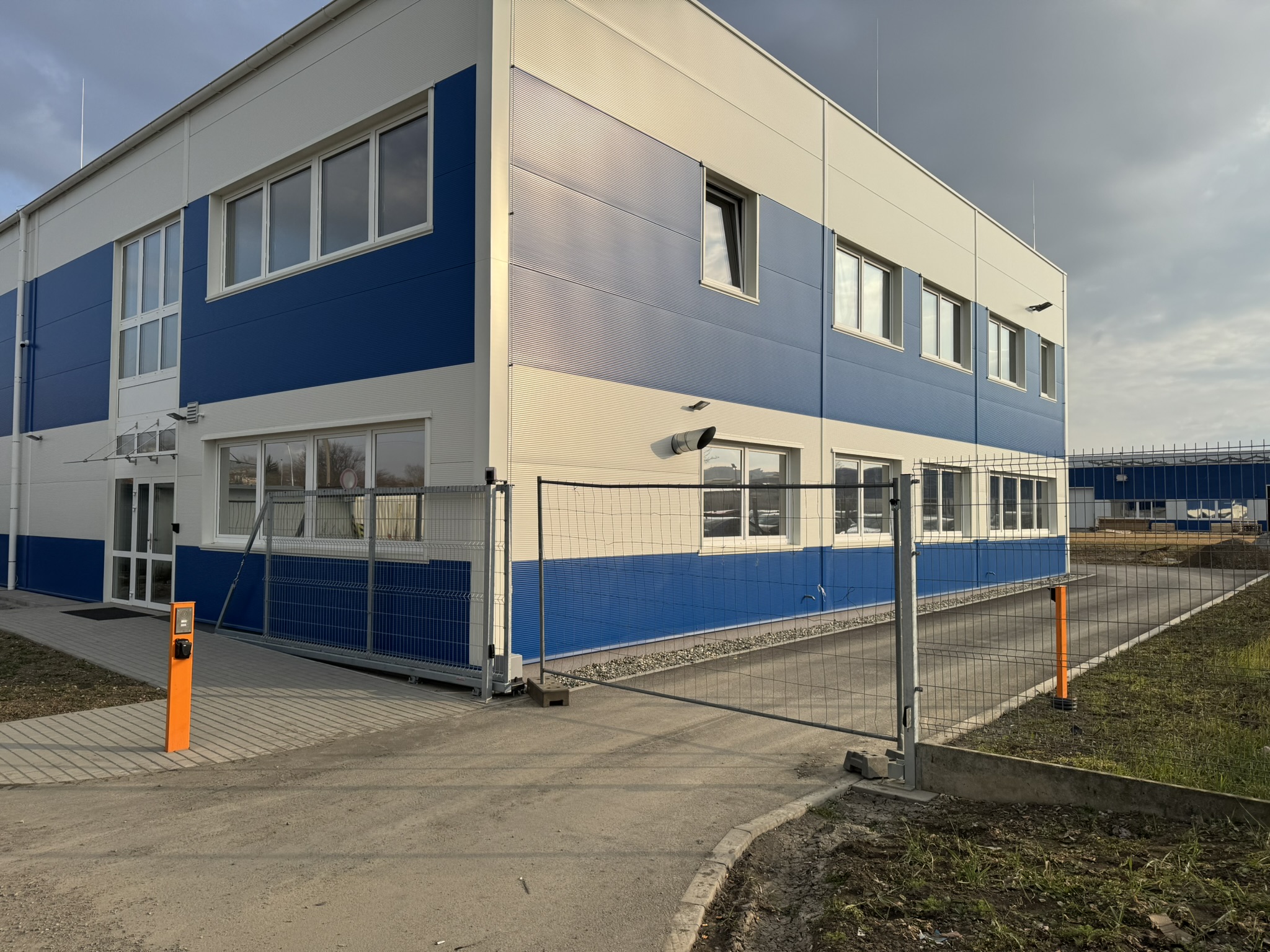

Jak se k nám dostaneteSídlíme v areálu společnosti ALTECH (Průmyslová 1146, 68601 Uherské Hradiště).
